2014年11月24日

懐かしい物が出てきました。

押入れの片づけをしていたら懐かしい物を発見しました。
かれこれ10年以上前に、買ったものです。
外側はホコリをかぶって当時の輝きはありません
当時、メカ物好きなおっさんが、物珍しさで、
衝動買したスチームエンジンです。
スチームエンジンは、ボイラーでお湯を沸かし、
そのこで発生した蒸気でエンジンを動かします。
しかしながら残念なことに・・・肝心なボイラーがありません。

当時、エンジンが高価値段だったため、ボイラーまで買えませんでした。
動作を確認するため、軸を手で回すと動きは渋いですが動きました。
ボイラがないので代わりに、コンプレッサーの空気で回すと重々しいですが
回り始めました、しばらくすると排気管よりドロッとしたオイルが・・・
エンジン内部に防錆用で入れていたオイルの様です。
自転車メンテで使う洗浄液スプレーを蒸気入口から流し込み
内部のオイルを洗い流すと、渋かった回転がスムーズに回る様になりました。

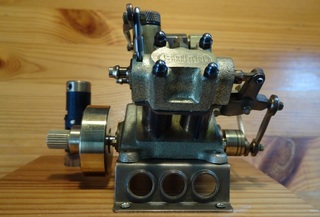

エンジンブロック、シリンダヘッドは真鍮の鋳物製
シリンダーは銅パイプ製です。

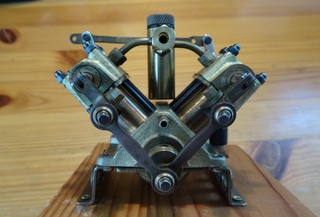

当時としては珍しかった、V型4気筒のスチームエンジンです。
斉藤製作所というメーカが製作したものです。

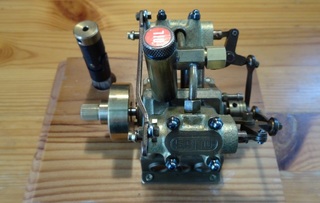

黄色い矢印の部分から、蒸気が入ります。

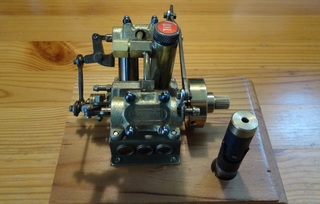

スロットルと正転・逆転が兼用になっています。
レバーを緑の矢印の方法に動かすと中立の位置が停止、
そこから左・右に動かすと正転・逆転します。
レバーの倒し具合で回転数が変わります。
軸の回転動作でリンク機構を介してヘッドバルブが赤い矢印
方向に往復して蒸気の吸気と排気を切り替えています。
実に良くできた構造です。

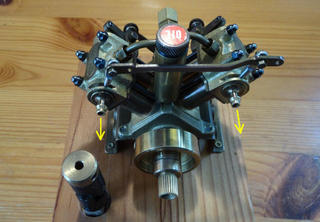

入口から入った蒸気は、反対側の左右の排気口から
黄色い矢印方向に排気されます。
ボイラーを付けて蒸気で動かしてみたいものです。
